로직 게이트는 어떻게 작동합니까?-아두이노 로직 게이트

Arduino 또는 전자 장치의 가장 어린 사용자를 위한 로직 게이트 작동을 배우기 위한 매력적인 그래픽이 있는 프로젝트

공급

1.Arduino NANO 보드

2.ST7735 디스플레이

3.3x푸시 버튼

4.주도의

5.470옴 저항기

6. 브레드 보드 및 점퍼 와이어

7Visuino 소프트웨어

8.IDE 아두이노 소프트웨어

1단계: 개략도

• 보시다시피 연결 다이어그램은 매우 간단합니다. 버튼용 풀업 저항이 필요하지 않으며 소프트웨어로 만들어졌습니다. 이 프로젝트에서 실질적으로 가장 복잡한 부분인 Arduino 보드에 대한 디스플레이의 연결을 주의 깊게 연구하십시오. LED의 저항은 330...560옴 범위에서 다양합니다.

2단계: 코드

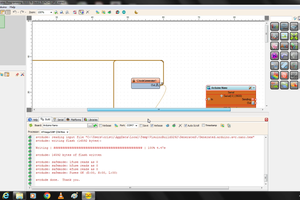

이 소프트웨어는 컨트롤러를 매우 쉽게 프로그래밍하는 데 도움이 되는 프로그램인 Visuino로 컴파일됩니다. Arduino IDE를 사용할 수도 있으며 코드는 두 프로그램 모두에 대한 것입니다. 비디오에서 볼 수 있듯이 코드에서 논리 회로를 볼 수 있습니다. 스케치는 Arduino의 메모리 한계에 도달했으며 더 복잡한 프로젝트의 경우 ESP32와 같은 더 강력한 보드가 필요합니다.

LOGIC+GATES.visuino

0.28MB

Logic_gates_INO_format.ino

0.09MB

3단계: 확인 및 조립

우리는 연결 다이어그램에 따라 브레드 보드에서 연결을 만듭니다. 디스플레이를 연결할 때 핀이 몇 개 더 있으므로 각별한 주의가 필요합니다. 다른 프로젝트와 함께 색상 코드를 읽어 저항의 값을 찾는 프로젝트, 전자 제품 세계에서 시작하려는 사람들에게 매우 유용한 장치를 만들 수 있습니다.

4 단계 : 장치 시작

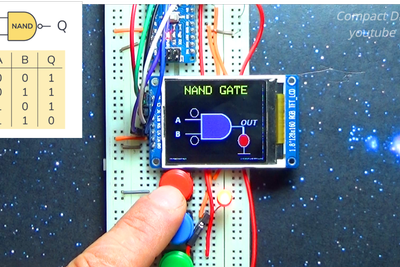

USB 플러그를 Arduino에 삽입하여 장치에 전원을 공급합니다. AND 게이트 기호가 화면에 나타납니다. 처음 두 개의 푸시 버튼을 누르면 두 개의 입력 A와 B가 위치에 따라 디스플레이에서 녹색으로 켜집니다. 로직 게이트의 출력은 관련 LED의 도움으로 화면과 보드에 빨간색으로 신호를 보냅니다. 이 LED는 누락될 수 있으며 선택 사항입니다. 각 논리 게이트의 진리표(Google에서 찾을 수 있음)를 보고 작동을 확인합니다. 예제 AND 게이트. 출력 LED는 두 개의 입력 A와 B를 눌렀거나(녹색) '전자' 언어 논리 레벨 1(높음)로 눌렀을 때만 켜집니다.
