안녕하세요,

모빌리티키즈 입니다.

이 휴가 시즌은 즐거움으로 가득 차 있고, 대부분 파티로 끝납니다!

집에서 3D 프린트 버블 블로어 기계를 만들어보는 건 어떨까요?

그러니까요, 이것은 훌륭한 아이디어라고 말할 수 있습니다.

왜냐하면 이것을 만드는 것은 한 부분이고, 이것을 사용하는 것은 또 다른 수준의 재미입니다.

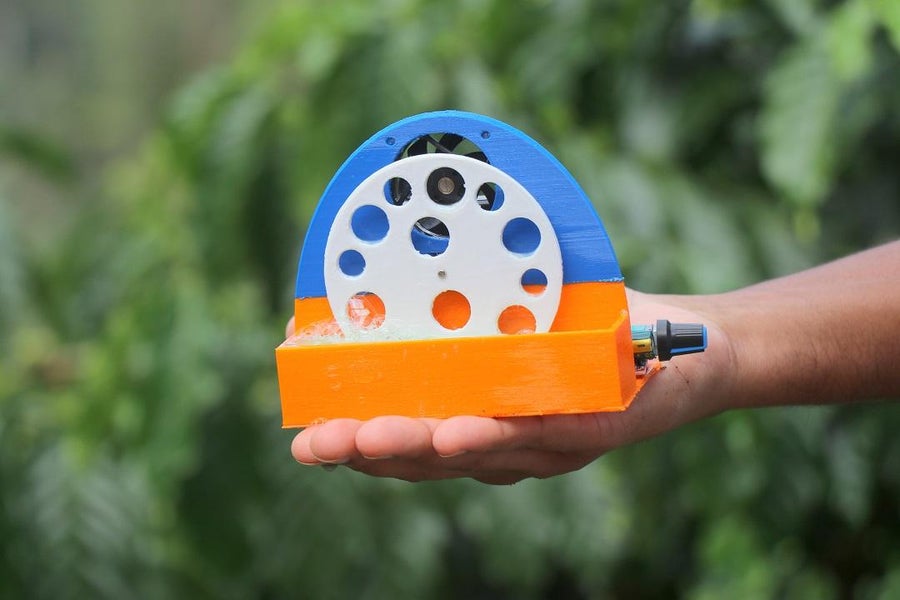

3D 프린트 버블 블로잉 기계를 만들었는지 보여드리겠습니다.

여기에 특별한 기능이 있는데, 바로 버블 생성 속도를 조절할 수 있는 옵션이 있습니다. 이 기계는 재충전 가능한 고용량 배터리를 가지고 있어, 정원 파티든 실내 파티든 이 기계는 모든 것에 잘 어울립니다.

또한 Tinkercad로 제작한 STL 파일과 회로에 대한 자세한 설명, 단계별 제작 지침을 첨부했습니다. 그러니 무엇을 기다리고 계신가요? 재료를 모아서 시작해봅시다.

공급

마이크로 서보 (아래 단계를 사용하여 연속 회전을 만드십시오)

3 리튬 이온 배터리

배터리 홀더(2AAA 유형 1개 및 단일 홀더 1개)

DC 모터 속도 컨트롤러

DC 팬

3D 프린터

PLA 필라멘트(원하는 색상)

뜨거운 접착제

드라이버

스위치

식기 세척액

1단계: 연속 회전으로 서보 수정

연속 회전 서보가 이미 있는 경우 이 단계는 선택 사항입니다.

대부분의 로봇 프로젝트에서 사용하는 서보는 180도 잠겨 있어 서보가 샤프트를 180도까지만 움직일 수 있습니다.

이 프로젝트에서는 360도 회전 서보가 필요한데 이미 많은 서보가 있었기 때문에 연속 회전 서보로 수정하고 동일한 것을 보여 드리겠습니다.

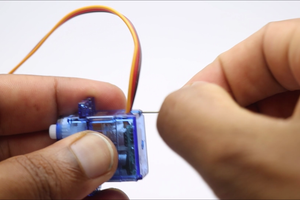

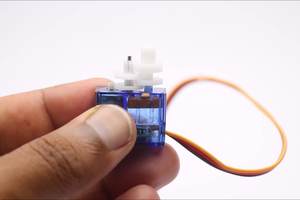

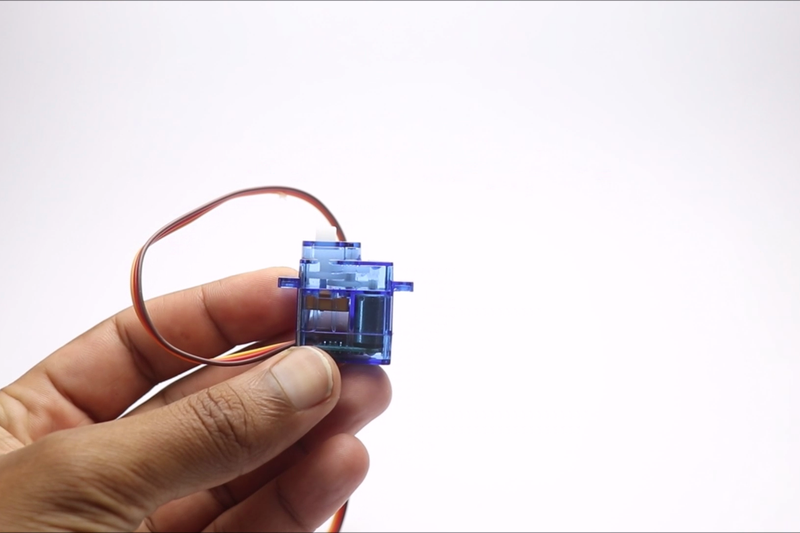

먼저 서보 뒷면의 나사를 풀면 2개의 서보가 있습니다.

이제 여기에 상단 부분(기어), Moddle 부분(프레임) 및 베이스(모터 및 컨트롤러)의 3가지 부품이 있습니다.

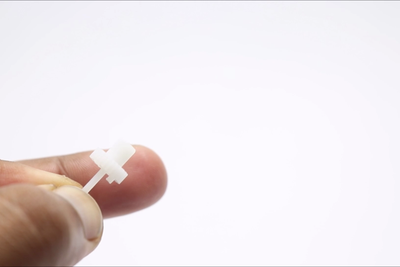

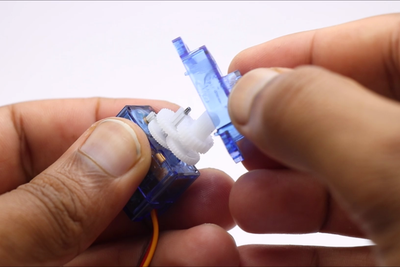

기어 박스를 열고 상단 기어를 꺼내면 아래에 작은 범프가 보이는데, 이것이 180도 회전을 담당합니다.

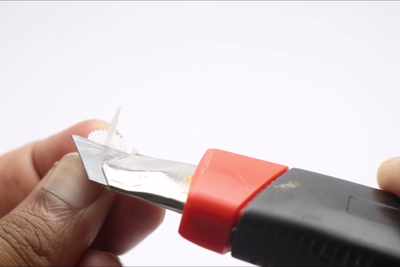

이 범프를 자르면 와이어 커터를 사용하여 기어를 서보 본체에 다시 넣을 수 있습니다.

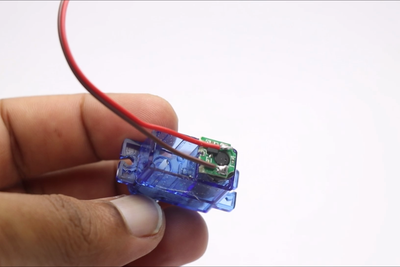

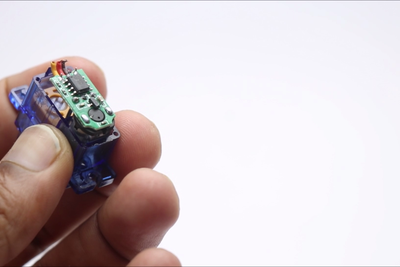

베이스를 열고 전선과 작은 컨트롤러를 제거하고 이제 전선을 DC 모터 베이스에 납땜합니다.

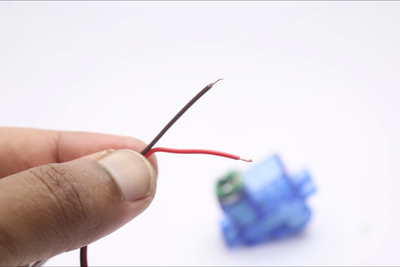

수정 후에는 서보 연결에 3개가 아닌 2개의 와이어만 있습니다.

이제 이 서보가 프로젝트에 사용할 준비가 되었습니다.

2단계: 디자인 및 STL 파일

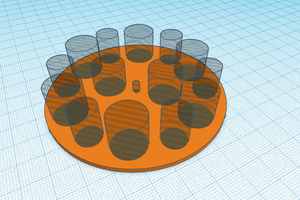

이 버블 송풍기 본체와 휠의 디자인은 Tinkercad로 만들어졌습니다.

3D 프린팅으로 다가오는 프로젝트를 위한 디자인을 만들고 싶다면 사용하기가 매우 쉽기 때문에 시작하는 것이 좋습니다.

본체 부분에도 액체 용기가 내장되어 있어 누수 방지 기능이 있어 누수 걱정이 없습니다.

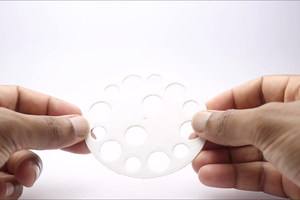

버블 휠은 내부 구멍과 중앙에 나사를 부착할 수 있는 슬롯이 있는 원일 뿐입니다.

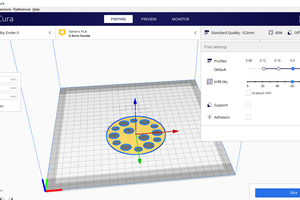

아래에서 내 디자인을 다운로드하여 슬라이싱 소프트웨어로 내보낼 수 있으며 Cura를 사용했으며 슬라이싱 시 사용한 설정 사진을 추가했습니다.

슬라이스할 때 40% 이상의 채우기 비율을 사용하십시오.

3단계: 3D 프린팅

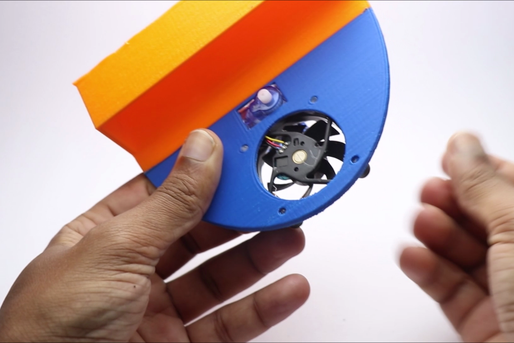

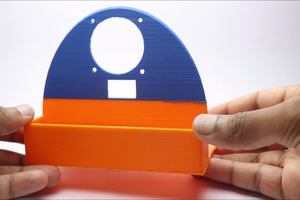

색상 조합을 사용하여 모델을 인쇄하고 먼저 아래쪽 부분을 주황색 필라멘트로 인쇄했습니다.

인쇄가 50%에 도달하면 프린터를 일시 중지하고 파란색 필라멘트로 교체하고 인쇄 프로세스를 다시 시작했습니다.

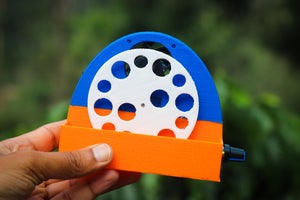

이런 식으로 여러 가지 빛깔의 인쇄를 얻었고, 이제 이 색상이 다른 부분과 일치하기 때문에 휠이 흰색으로 인쇄되었습니다.

어쨌든 원하는 색상을 사용할 수 있으며 색상은 성능에 영향을 미치지 않지만 첫인상에는 확실히 중요합니다!

4단계: 회로 및 전자 장치 조립

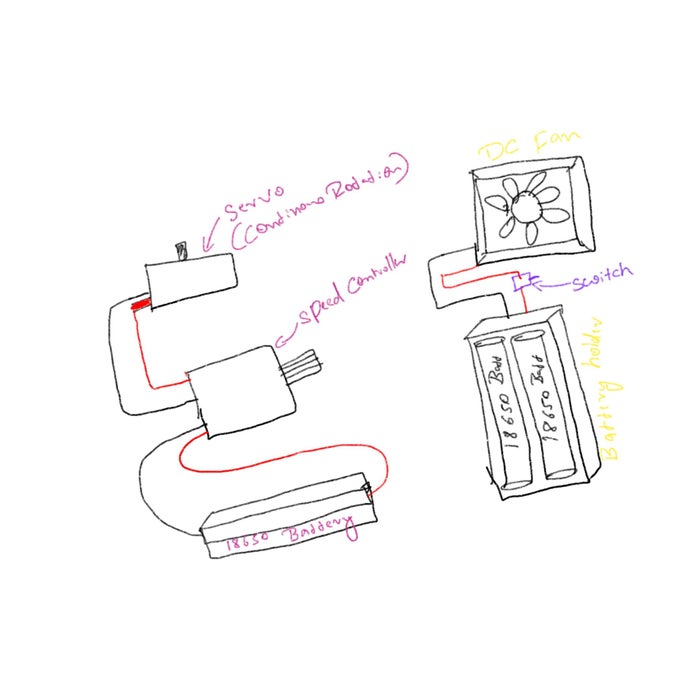

회로는 두 부분으로 나뉩니다

첫 번째는 서보 회로입니다.

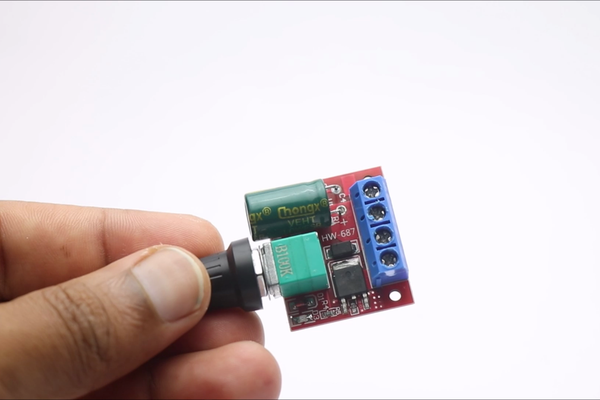

서보에는 2개의 와이어가 있으며 이 와이어는 속도 컨트롤러 보드에 직접 연결됩니다.

그런 다음 배터리(단일 aaa 배터리)를 홀더에 연결하고 단자를 이 속도 제어 보드 전원 입력 슬롯에 연결합니다.

두 번째는 DC 팬 회로입니다.

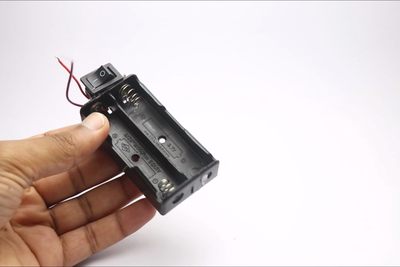

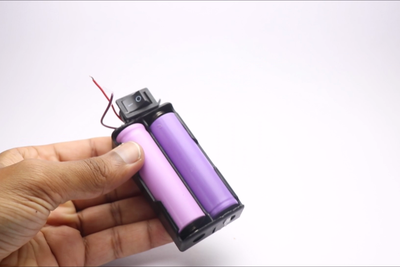

여기서는 배터리 홀더와 스위치에 연결된 2개의 배터리를 사용합니다.

그런 다음 DC 팬에 직접 연결되며, 이 부분은 팬이 공기를 불어넣기 위해 최대 용량으로 작동해야 하므로 속도 제어가 필요하지 않습니다.

DC 팬의 선택은 매우 오랫동안 작동하는 것으로 알려져 있기 때문입니다.

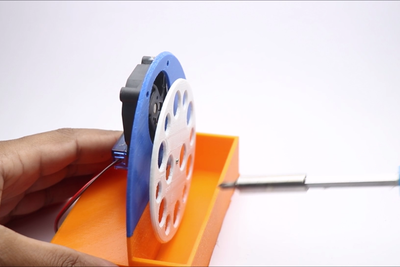

자동 귀환 제어 장치 갱구에 바퀴를 추가해서 이 단계를 끝내십시오, 당신이 필요로 하는 모두는 작은 나사이고 당신은 자동 귀환 제어 장치 경적 덮개에서 그것을 찾아낼 수 있습니다 (보통 그들은 한가한 나사를 제공합니다)

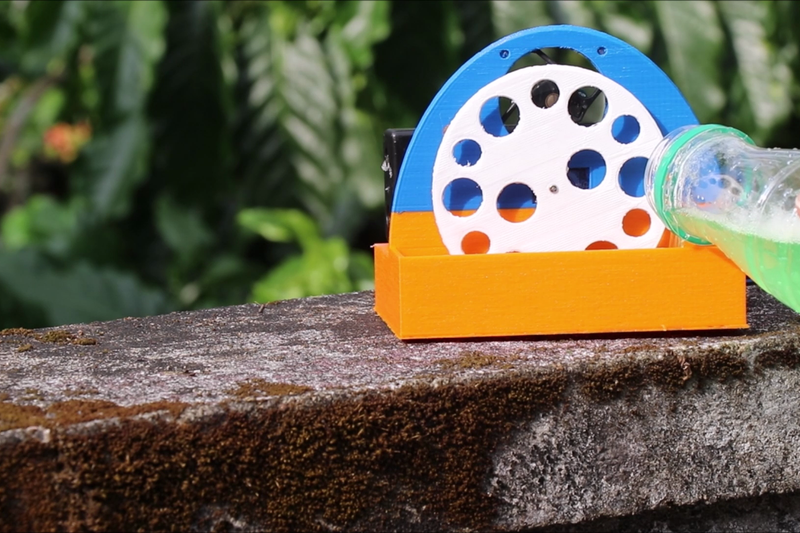

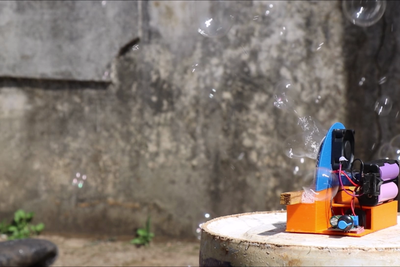

5단계: 작업

이 기기를 사용하려면 다음의 간단한 단계를 따르십시오.

나는 식기 세척액을 거품 만드는 액체로 사용했고, 또는 샴푸 5-10ml의 물 혼합 100ml마다 샴푸를 사용하여 병에 잘 섞은 다음 기계의 수집 트레이에 부을 수 있습니다.

버블 휠 서보를 켜고 속도를 최소로 유지하고 몇 초 동안 기다립니다.

이제 버블 휠에 공기를 불어넣는 DC 팬을 켜고, 공기가 DC 팬의 반대 방향으로 불면 공기 흐름이 기계의 방향을 변경하면 바람을 돌봐야 합니다.

거품의 비율은 바퀴의 속도를 변경하여 증가하거나 감소시킬 수 있으며, 속도 컨트롤러의 손잡이를 돌리기만 하면 됩니다.

그것은 이 기계를 만드는 것에 관한 모든 것이었고, 자신을 위해 그것을 만들고, 결과를 보고, 우리를 연결하는 의견 상자가 있는 모든 질문!
