안녕하세요, 제작자 여러분! 오늘은 DIY 정신이 넘치는 여러분을 위한 특별한 프로젝트를 소개하려고 합니다. 이 글에서는 공기 냉각 기능을 갖춘 3D 프린팅 강력 손전등을 만드는 방법을 알려드립니다. 캠핑이나 하이킹 같은 야외 활동을 즐기신다면, 이 손전등은 밤의 믿음직한 동반자가 될 것입니다.
프로젝트 소개
이 손전등은 10W SMD LED 패널을 활용하여 놀랍도록 밝은 빛을 발산합니다. 공기 냉각 기능 덕분에 LED의 과열을 방지하고 효율적인 성능을 유지할 수 있습니다. 또한 18650 충전식 배터리를 사용해 환경 친화적이며 실용적입니다.
3D 프린터를 사용해 설계한 이 프로젝트의 프레임은 내구성뿐만 아니라 커스터마이징의 재미를 더합니다.
프로젝트의 주요 기능
- 강력한 밝기: 10W SMD LED 패널 사용.
- 효율적인 냉각 시스템: 컴퓨터 CPU의 냉각용 미니 PC 팬 채택.
- 긴 배터리 수명: 6000mAh 용량의 배터리로 오랜 시간 사용 가능.
- 3D 프린팅으로 제작: 모든 부품을 사용자 지정 가능한 STL 파일로 제공.
준비물(Supplies)
- 10W SMD LED 패널
- 40x40mm CPU 냉각 팬
- 18650 배터리 3개 및 배터리 홀더
- 스위치
- 구리 연선 케이블
- 3D 프린터와 PLA 필라멘트
- 슬라이싱 소프트웨어
- 접착제(뜨거운 접착제 & 초 접착제)
- 가위 및 와이어 트리머
공급
제작 과정 개요
- LED 및 냉각 팬 설치: LED 패널과 CPU 냉각 팬을 서로 연결하여 냉각 시스템 구성.
- 프레임 프린팅 및 조립: 3D 프린터로 STL 파일을 출력 후 조립.
- 배터리 및 전선 결합: 18650 배터리와 구리 전선으로 전원 시스템 연결.
- 최종 조립 및 테스트: 모든 부품을 손전등 프레임에 조립 후 기능 테스트.
1단계: 디자인 및 3D 프린팅
당신이보고있는 디자인은 Tinkercad에서 만들어졌으며 더 많은 변경을 원한다면 이 디자인을 편집할 수도 있습니다.
이 램프를 만들겠다는 생각이 들었을 때 가장 먼저 한 일은 어떻게 하면 전체 디자인을 컴팩트하게 만들면서도 뛰어난 성능을 얻을 수 있느냐는 것입니다.
나는 몇 가지 디자인을 만들었고 그 중 마침내 이것을 고수했습니다.

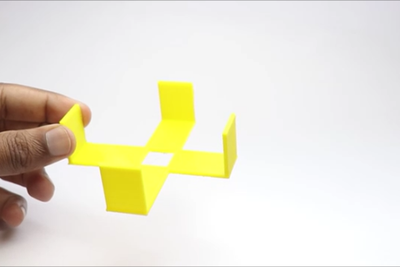

디자인은 플러스 모양이며 중앙에는 LED를 수용할 공간을 제공했으며 4개의 다리는 배터리 홀더의 뒤쪽 부분에 연결됩니다.
PC 팬을 아래에 추가할 수 있도록 높이를 높여 충분한 공간을 확보할 수 있습니다.
또한 부품은 인쇄 시 재료를 덜 소비하므로 그 대가로 인쇄 시간이 크게 단축됩니다.
LED 패널에서 나오는 공기(뜨거운 공기)는 어떤 부품도 공기 흐름을 방해하지 않기 때문에 외부로 자유롭게 흐를 수 있습니다.
아래 STL 파일을 제공했으며, 다운로드하여 슬라이싱 소프트웨어에서 열면 인쇄 시 뗏목이나 지지대를 사용할 필요가 없습니다.
pla 필라멘트 색상의 선택은 귀하에게 맡겨져 있으며 3 부분을 인쇄해야합니다.
첫 번째는 플러스 모양의 프레임이고 두 번째는 배터리 홀더이고 마지막은 프레임이지만 다리가 없으면 다리 인쇄를 시작할 때 프린터를 중지하여 이 작업을 수행할 수 있습니다.
인쇄 시간이 2시간 미만이며 인쇄가 완료된 후 후처리가 필요하지 않습니다.
2단계: LED 준비
LED는 납땜되지 않은 핀과 함께 제공되며 후면 플레이트는 금속으로 만들어졌기 때문에 여기서 문제는 프레임 후면 부분이 공중에 떠 있어야 하며 수냉식 또는 핀 냉각 패널을 사용하는 경우 이를 부착할 수 있다는 것입니다.
이는 점점 더 많은 구성 요소가 필요한 또 다른 복잡한 작업이며 프로젝트 규모 증가와 함께 프로젝트의 전체 비용도 증가합니다.

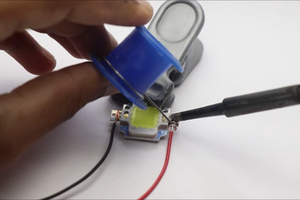

나는이 문제를 이런 식으로 해결했고, 충분한 솔더 침전물이 있는 전용 핀에 구리선을 납땜하고, 다른 쪽도 똑같이 반복한다.

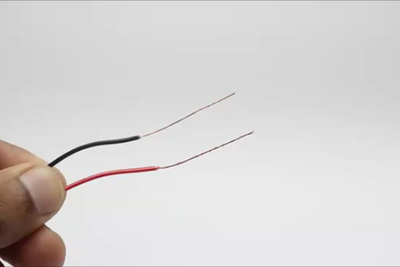

두꺼운 단일 연선을 사용할 수도 있지만 드문 경우지만 냉각 시스템이 고장 나면 열로 인해 전체 전선이 작동을 멈출 가능성이 높습니다.
이 LED 패널에는 더운 조건에서 작업하기에 좋기 때문에 두꺼운 구리선을 사용하는 것이 좋습니다.
이제 이 LED는 3D 프린팅 프레임에 추가할 준비가 되었으며, 다른 방식으로 이 와이어는 프레임에 매달려 있는 LED에도 도움이 되므로 적절한 품질의 와이어를 추가하는 것이 좋습니다.
3단계: 프레이밍
프레임은 배터리 홀더 뒷면에 부착되는 부분으로 LED와 냉각팬을 고정하고 있어 튼튼해야 하고 조각을 추가하여 강도를 한 층 더 높였습니다.
표면 전체에 뜨거운 접착제를 추가하고 플러스 모양의 부분을 부드럽게 배치하십시오., 프레임을 3D 인쇄하고 해당 측면을 제거하여이 부분을 만들 수 있습니다 (인쇄 당시에는 인쇄하지 않음)
여분의 접착제가 쏟아지고 접착제가 마를 때까지 이 부분을 잠시 누르십시오.
LED 패널을 프레임에 놓고 위의 단계와 같이 전선을 붙입니다., 이제 배터리 케이스를 3D 프린팅 케이스 안에 넣어야 합니다.
저는 이 배터리 케이스를 1개 또는 2개의 스위치와 함께 배터리 홀더에 맞도록 설계했으며, 제 경우에는 단일 스위치를 사용할 것입니다.
이 프레임 내부에 뜨거운 접착제를 떨어뜨리고 배터리 홀더를 놓고 완전히 건조시키면 이제 공기 냉각 부분에서 작업할 수 있는 기본 부분이 완료됩니다.
LED가 곧 가열되므로 안정적인 공기 흐름이 필요하므로 냉각 부분에 대한 작업이 필요하고 다음 단계에서 이를 수행할 수 있도록 해야 합니다.
또한 이 개방 회로를 속도 컨트롤러가 있는 간단한 소형 PCB로 교체하고 PCBWay에서 가장 좋은 방법으로 전자 프로젝트를 완료할 수 있습니다
왜 하필 그들인가? 그들은 최고의 PCB를 나에게 제공했으며 품질은 시장의 다른 공급자에 비해 놀랍습니다., 그들은 또한 컬러 PCB 인쇄를 확인합니다
4단계: 냉각 시스템
DC 팬은 또한 몇 가지 PC 냉각 팬을 내 오래된 미니 CPU 장치에서 청소했습니다, 당신은 모든 컴퓨터 서비스 센터 또는 취미 전자 상점에서 이것을 찾을 수 있습니다, 작은 것을 얻는 것을 고려하고 나는 위의 공급 섹션을 얻기의 온라인 방법을 제공했습니다.
내가 사용한 프레임은 4x4cm PC 팬에 맞도록 설계되었으므로 여기에서는 프레임에서 올바르게 구성하는 방법을 보여 드리겠습니다.
나는 각각 1.5cm를 측정하는 종이 튜브를 만들고 뜨거운 접착제의 도움으로 PC 팬의 측면에 이것을 결합했습니다.이제 와이어와 필요한 경우 추가 케이블을 모두 연결할 수 있습니다.
팬의 나머지 모든 면에 대해 동일한 단계를 반복하고 완전히 건조시키고 모든 것이 수평이 되도록 튜브를 조정합니다.
정렬을 확인하고 이제 튜브의 4 끝 모두에 뜨거운 접착제 한 방울을 추가하고 이제 3d 인쇄 프레임에서 이것을 누르고 언젠가 동안 유지하고 건조되면 냉각 설정이 준비됩니다.
이 설정은 뜨거운 접착제를 사용하여 배터리 홀더에 배치할 수 있으며, 적절한 양의 접착제로 조인트를 잘 고정하고 필요한 경우 접착 층을 추가할 수도 있습니다.
5단계: 완료 및 테스트
이것이 바로 우리 노력의 결실입니다! 이 프로젝트의 작업은 매우 좋습니다.
의도적으로 DC 냉각 팬과 LED를 동일한 전원에 연결했으며 둘 다 배터리의 동일한 전원을 사용하여 작동합니다.
PC팬 속도 컨트롤러나 LED용 밝기 컨트롤러와 같은 적절한 제어반이 있으면 PC팬에 적절한 전원이 공급되지 않으면 공기 흐름이 무용지물이 되고 LED 후면 패널이 가열되어 LED가 손상되고 3D 프린팅 프레임이 가열될 수 있다는 점을 고려하여 사용할 수 있습니다.
따라서 다른 컨트롤러를 사용하지 말고 최대 용량으로 실행되는 동일한 전력으로 전자 장치(PC 팬 및 LED)를 모두 허용하여 최상의 성능을 제공하는 것이 좋습니다.
이것은 낮에는 태양 에너지를 사용하여 배터리를 충전하고 밤에는이 배터리를 사용하여 램프에 전원을 공급할 수있는 캠핑 할 때 휴대하기에 좋은 도구입니다.
램프는 매우 밝으며 버튼을 눌러 주변을 밝게 할 수 있습니다.
한 가지 명심해야 할 점은 이 LED가 열려 있으며 액체나 물 물질이 있는 지역 및 주변에서 이 가제트를 사용할 때 주의해야 할 수도 있다는 것입니다
이것은 이 프로젝트에 관한 모든 것입니다, 개선에 대한 제안이 있으면 의견에 동일하게 말할 수 있습니다 귀하의 아이디어를 고려하고 아마 이 램프의 버전 2를 만드는 것이 매우 기쁠 것입니다.
6단계: 작업 완료
조명 밝기를 확인할 수 있으며, 여기에서 이 조명이 다양한 어두운 상황에서 어떻게 도움이 될 수 있는지 알 수 있습니다.
나는 또한 이 램프의 더 발전된 버전을 만들 계획이 있으며 이에 대한 아이디어가 있으면 알려주십시오.
이 프로젝트를 캠핑 친구나 이 장치가 필요하다고 생각되는 사람과 공유하는 것을 고려하십시오! 어쨌든 나눔은 배려하는 옳은 일입니다.
항상 그렇듯이 질문이 있으시면 댓글로 저에게 물어보시면 곧 모든 질문에 답변해 드리겠습니다.
이 글을 읽어주시고 제 프로젝트에 관심을 가져 주셔서 감사합니다, 또 다른 흥미로운 프로젝트에서 만나요!
캠핑과 야외 활동을 빛낼 이 강력한 DIY 손전등, 여러분의 상상력을 더해 완성해 보세요! 새로운 아이디어나 질문이 있다면 언제든 남겨주세요. 🛠💡
