안녕하세요, 여러분! 오늘은 여러분께 제가 직접 제작한 혁신적인 VR 컨트롤러, '핑거 링 V2'를 소개해 드리고자 합니다. 이 장치는 VR 환경에서 더욱 직관적이고 몰입감 있는 경험을 제공하기 위해 설계되었습니다. 특히, DCS World와 같은 비행 시뮬레이션 게임에서 뛰어난 성능을 발휘합니다.
프로젝트 개요
핑거 링 V2는 4방향 및 푸시 기능을 가진 조이스틱이 있는 HID 마우스 컨트롤러로, 두 가지 모드를 지원합니다:
- 마우스 모드: 왼쪽 클릭, 오른쪽 클릭, 휠 업, 휠 다운
- 포인터 모드: 조이스틱 축으로 마우스 포인터 이동, 푸시로 왼쪽 클릭
사용 부품 및 기본 기능
- 마이크로컨트롤러: Seeed Studio XIAO nRF52840
- 프로그래밍 언어: CircuitPython
- 연결 방식: 블루투스
- 주요 기능:
- 마우스 왼쪽 클릭, 오른쪽 클릭
- 휠 업, 휠 다운
- 조이스틱 축으로 마우스 포인터 이동
- 푸시로 마우스 왼쪽 클릭
주요 개선 사항
이 V2 버전은 원래 버전에 비해 여러 가지 개선 사항을 포함하고 있습니다:
- 촉각 버튼 대신 조이스틱 사용
- 추가 버튼 (이제 총 4개)
- 두 가지 모드 지원
- 전원 스위치 제거, 대신 딥 슬립 기능 추가
- 향상된 인체공학적 설계
- 더 쉬운 조립 방식
- 19~24mm까지 조절 가능한 반지 직경
- 미니멀 디자인으로 작고 컴팩트하게
제작 과정
- 부품 준비: 필요한 모든 부품들을 준비합니다. Seeed Studio XIAO nRF52840 마이크로컨트롤러와 CircuitPython을 사용합니다.
- 납땜 작업: 버튼과 마이크로컨트롤러를 연결합니다. 기본적인 납땜 기술이 필요합니다.
- 프로그래밍: 마이크로컨트롤러에 필요한 코드 파일을 복사하여 프로그래밍합니다.
- 3D 프린팅: 케이스를 3D 프린터로 출력하고, Gerber 파일을 통해 인쇄 회로 기판을 주문하여 조립합니다.
공급
- 마이크로컨트롤러 Seeed Studio XIAO nRF52840
- 조이스틱
- 3D 프린팅 반지 (파일 링크)
- 배터리90mAh(20x12x6mm)
- Goldpin 커넥터 1x40 - 2.54, 각도
1단계: 조이스틱을 보드에 납땜
보드는 왼쪽과 오른쪽 링에 대해 동일합니다. 그러나 조심하십시오 : 조이스틱은 보드의 반대쪽에 납땜되어 있습니다.
구성 요소 측면에서 납땜. 뒷면의 돌출된 핀은 0으로 절단해야 합니다. 주택에는 그들을 위한 공간이 없습니다.

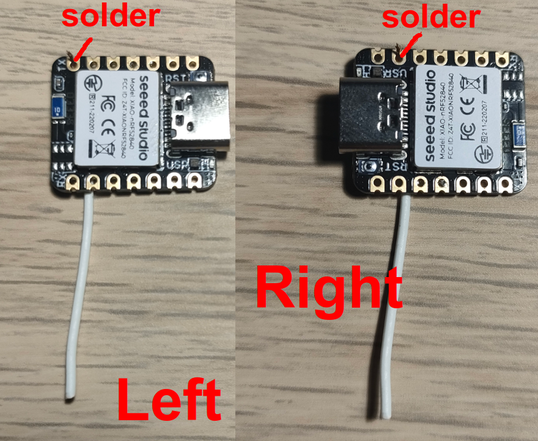

2단계: 보드에 와이어 납땜
하나의 핀을 조이스틱 보드에 와이어로 연결해야 합니다. 왼쪽과 오른쪽에 대한 다른 핀.
하우징에 전용 컷아웃이 있으므로 올바른 길이의 와이어를 선택하십시오. 납땜하기 전에 사전 조립을 하는 것이 가장 좋습니다.
3단계: 사전 조립 및 납땜
링과 금핀으로 보드를 사전 조립하여 구성 요소를 올바르게 배치한 다음 납땜을 시작합니다.
4단계: 조립 및 접착
마지막 과정은 조이스틱 캡을 놓고 전면 케이스를 에폭시 접착제로 링에 붙이는 것입니다
5 단계 : 프로그래밍
마이크로 컨트롤러 드라이브에 파일을 복사하는 것이 중요합니다. 특정 소프트웨어를 사용하거나 코드를 작성할 필요가 없습니다.
6단계: PC에 연결
Bluetooth 연결을 위해 장치가 표시됩니다. 충전 상태에 대한 정보가 있습니다.
사용 소감
직접 제작한 핑거 링 V2를 사용해보니, VR 환경에서의 컨트롤이 한층 더 자연스럽고 편리해졌습니다. 특히, 비행 시뮬레이션 게임에서의 조종석 경험이 더욱 현실감 있게 느껴집니다.
마무리
이번 프로젝트는 전자 공학 및 3D 프린팅에 대한 기본적인 지식이 있는 분들이라면 도전해볼 만한 가치가 있습니다. 여러분도 직접 제작해 보시고, VR 환경에서의 몰입감을 한층 더 높여보세요!
여러분의 제작 과정이나 궁금한 점이 있다면 언제든지 공유해 주세요. 즐거운 제작 시간 되세요! 😊
이 글이 도움이 되었길 바라며, 여러분의 창작 활동에 작은 영감이 되었으면 좋겠습니다!
