거품 속도 제어 기능을 가진 거품 송풍기 기계를 만드는 방법

버블 블로워 머신을 만드는 방법에 대해 소개해드리겠습니다.

준비물
5V 전원 공급 장치
아두이노 나노
릴레이 모듈
10K 저항
100uF 커패시터
버블 액
버블 액 용기
펌프
튜브



회로 구성
아두이노 나노에 릴레이 모듈을 연결합니다.
릴레이 모듈에 10K 저항과 100uF 커패시터를 연결합니다.
펌프를 릴레이 모듈에 연결합니다.
버블 액 용기를 펌프에 연결합니다.
튜브를 버블 액 용기와 펌프에 연결합니다.



코드 작성
아두이노 IDE에서 다음 코드를 작성합니다.

#include <Arduino.h>

const int relayPin = 9;
const int potPin = A0;

void setup() {
  pinMode(relayPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int potValue = analogRead(potPin);
  Serial.println(potValue);

  if (potValue > 500) {
    digitalWrite(relayPin, HIGH);
  } else {
    digitalWrite(relayPin, LOW);
  }
}

실행
아두이노 나노에 코드를 업로드합니다.
릴레이 모듈에 전원을 공급합니다.
버블 액 용기에 버블 액을 채웁니다.
튜브를 버블 액 용기와 펌프에 연결합니다.
펌프를 작동시키면 버블이 만들어집니다.

버블 속도 제어
potPin에 연결된 가변저항을 돌려서 버블 속도를 조절할 수 있습니다.







거품 생성 속도를 제어할 수 있는 거품 송풍기를 만들었습니다.

이 거품 송풍기 기계는 당신이 당에 있고 거품의 제비와 제비가 당신이 이 기계에 안녕을 말하는 경우에 당신의 필요에 의하여 거품을 불 수 있습니다!

여기서 흥미로운 점은 집에서 만들어지며 생각만큼 조립이 복잡하지 않다는 것입니다.

내 이전 프로젝트를 보면 CD 및 DC 모터 팬이 있는 버블 송풍기를 만들었습니다. 하지만 이 버전에서는 3D 프린팅 부품, 강력한 송풍기, 강력한 서보를 사용하여 주요 업그레이드를 수행했는데, 이것이 버블 블로어 버전 2입니다.

버블 블로어 기계 란 무엇입니까?

이름만 들어도 거품을 만들고, 생성하고, 불어내는 장치라는 것을 알 수 있습니다.

거품은 당 또는 몇몇 옥외 재미 사건의 근본적인 부분이고, 무거운 가격으로 오는 전통적인 거품 송풍기와는 다른, 이 거품 송풍기 기계는 비용의 일부에, 당신이 취미 창조자/제작자인 경우에 당신은 확실히 이것을 건설해야 한다 건축될 수 있다.

이 버블 블로잉 머신의 특별한 점은 무엇입니까?

이 기계에는 거품 생성 과정에 영향을 미치는 거품 만들기 바퀴의 속도를 높이거나 낮출 수 있는 속도 제어 기능이 있습니다.

강력한 DC 팬은 이 버블 휠에 안정적인 공기 분사를 제공하여 다른 기계와 달리 기포를 생성합니다.

배터리는 백업 시간이 매우 길기 때문에 이 장치 충전에 대한 걱정 없이 파티를 즐길 수 있습니다.

우선, 이것을 구축하는 데 필요한 필수 사항을 수집하고, 예, 마지막에 볼 가치가 있는 작업 비디오가 제공됩니다.

공급





• DC 팬 또는 PC 팬이라고 부르는 사람은 거의 없습니다.
• 홀더와 스위치가 있는 리튬 이온 배터리
• 3.7v 리튬 이온 플랫 배터리
• DC 모터 속도 컨트롤러
• 나무 조각
• 연속 회전이 가능한 마이크로 서보 모터
• 액체를 담는 플라스틱 주스 용기
• 뜨거운 접착제
• 3D 프린터
• PLA 필라멘트
• 필립 스크루 드라이버
• 슬라이싱 소프트웨어

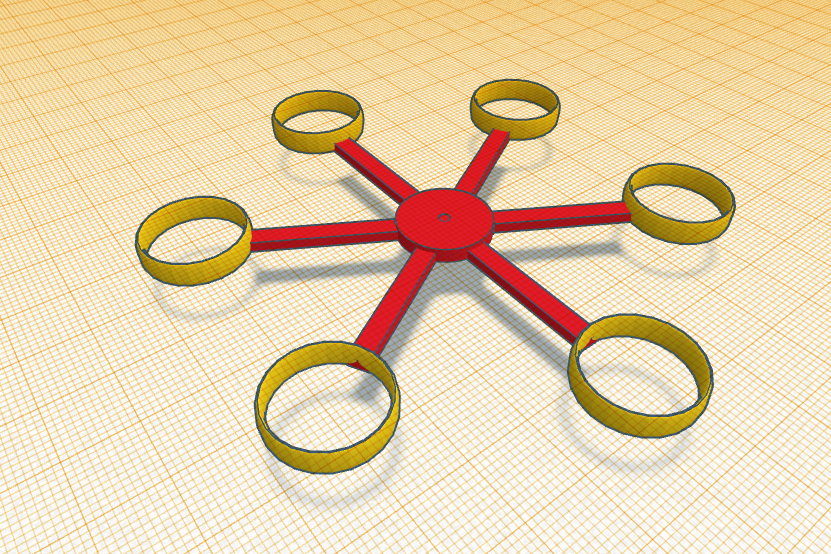

1단계: 버블 휠 디자인

Tinkercad 소프트웨어를 사용하여 버블 휠을 만들었고, 이 프로젝트의 모든 부품을 처음부터 디자인했습니다., 제작자라면 반드시 Tinkercad를 확인해야 합니다.



디자인은 내가 사용할 서보를 고려하여 만들어졌으며 다른 유형의 모터를 사용할 계획이라면 디자인에 약간의 수정이 필요할 수 있으며 마이크로 서보를 사용하는 경우 완벽하게 작동합니다.

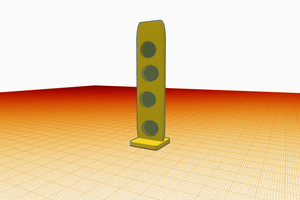

이 홀더를 만든 서보를 고정하기 위해 이 2개의 부품이 있으면 나무나 플라스틱 재질이 될 수 있는 거의 모든 베이스를 사용하여 이 거품 만드는 기계를 만들 수 있습니다.

이 디자인을 사용할 계획이라면 아래에 STL 파일을 제공했습니다.

슬라이서로 파일을 슬라이스하면 Cura 슬라이서를 사용했으며 사진에서 내 모델의 설정과 레이아웃을 볼 수 있습니다.

두 모델 모두 인쇄하는 동안 뗏목이나 지지대가 필요하지 않습니다.

모델을 슬라이스한 후 Gcode를 SD 카드에 저장하고 3D 프린터에 공급합니다.

bubble+maker.stl

0.63MB

bubble+blower+stand.stl

0.24MB

2단계: 3D 프린팅

PLA 필라멘트를 사용하여 부품을 인쇄합니다.

모델을 인쇄하는 데 한 시간도 채 걸리지 않으며 모델에 뗏목이나 추가 지원을 사용하지 않았기 때문에 후처리가 필요하지 않습니다.

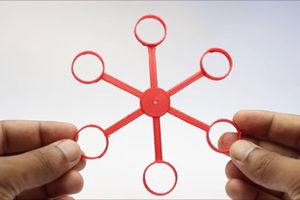

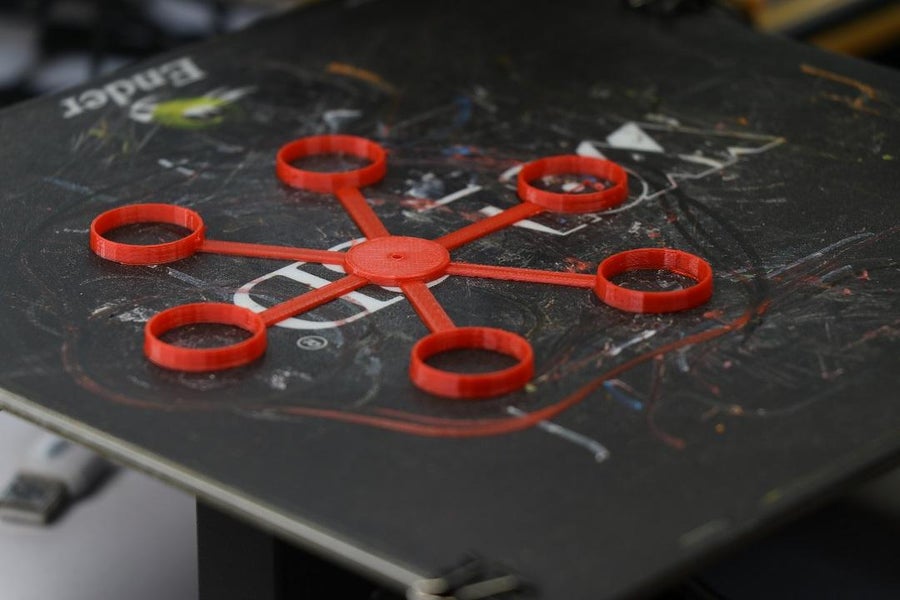

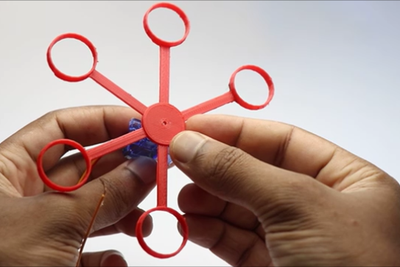

인쇄가 완료되면 버블 휠이 준비되며, 프린트 매트에서 휠을 꺼낼 때 각별히 주의하여 이 휠을 제거하고 있는지 확인하십시오.

휠의 무게가 매우 가볍기 때문에 더 많은 압력을 가하면 균열이 발생할 수 있습니다.

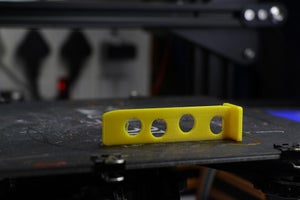

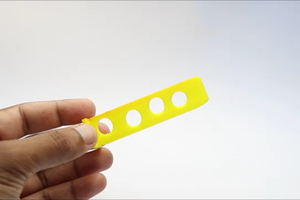

서보 스탠드라고도 알려진 다른 부분은 노란색으로 인쇄되었으며 색상 선택은 귀하의 몫입니다.

당신은 당신의 자신의 선택의 색깔을 가진 부속을 인쇄할 수 있습니다, 부속을 인쇄하기 위하여 PLA 필라멘트만 다는 주지하십시오.

3단계: 버블 휠 준비

방금 3D 프린팅한 스탠드는 서보를 고정하고 서보는 차례로 버블 휠을 고정합니다.

저는 와이어가 2개뿐이고 360도 회전할 수 있는 연속 회전 서보를 사용하고 있습니다.

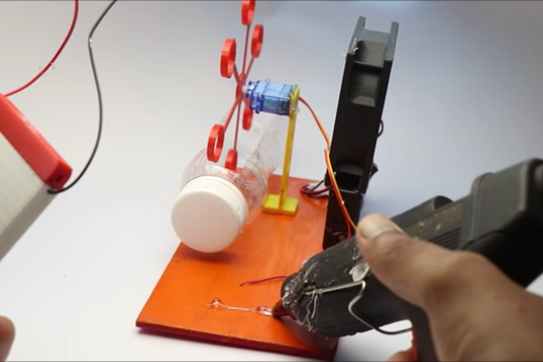

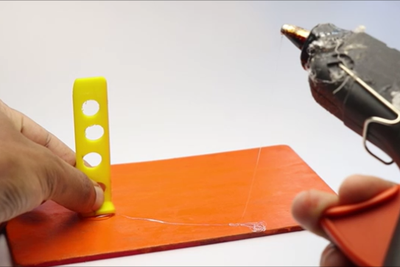

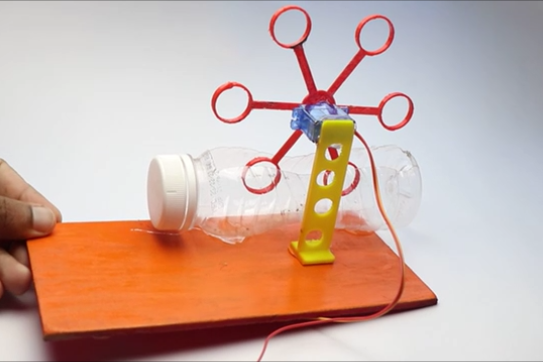

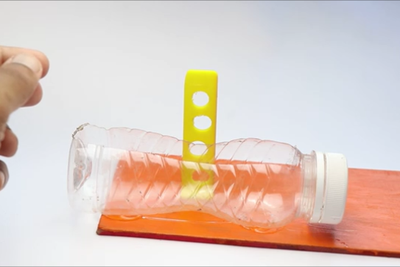

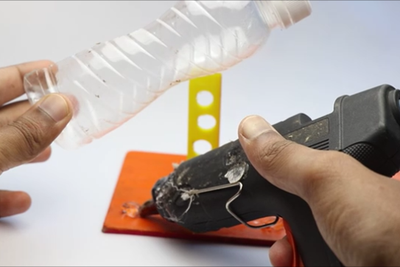

서보 스탠드를 나무 판의 바닥에 붙이는 것으로 시작하십시오., 접착제가 완전히 건조되면 액체를 담을 플라스틱 용기를 추가하십시오.

우리는 플라스틱 물건을 다룰 때 더 적은 온도의 뜨거운 접착제를 사용하십시오!

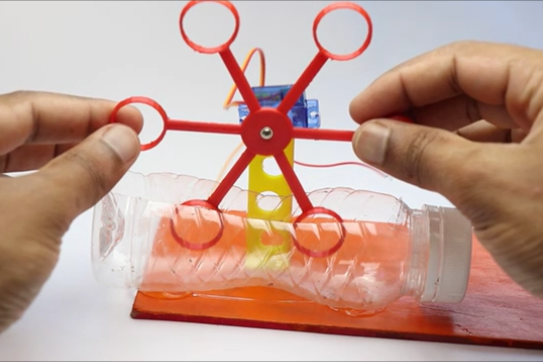

이제 보류 중인 유일한 것은 휠을 추가하는 것입니다., 나사가 휠을 서보 샤프트에 부착합니다.

이제 핫 글루를 사용하여 서보를 스탠드에 연결하고 서보를 3.7v 배터리에 연결하여 휠과 서보 작동을 테스트할 수 있습니다.

휠 근처에 장애물이나 만지는 부품이 없어야 하며 자유롭게 작동해야 합니다.

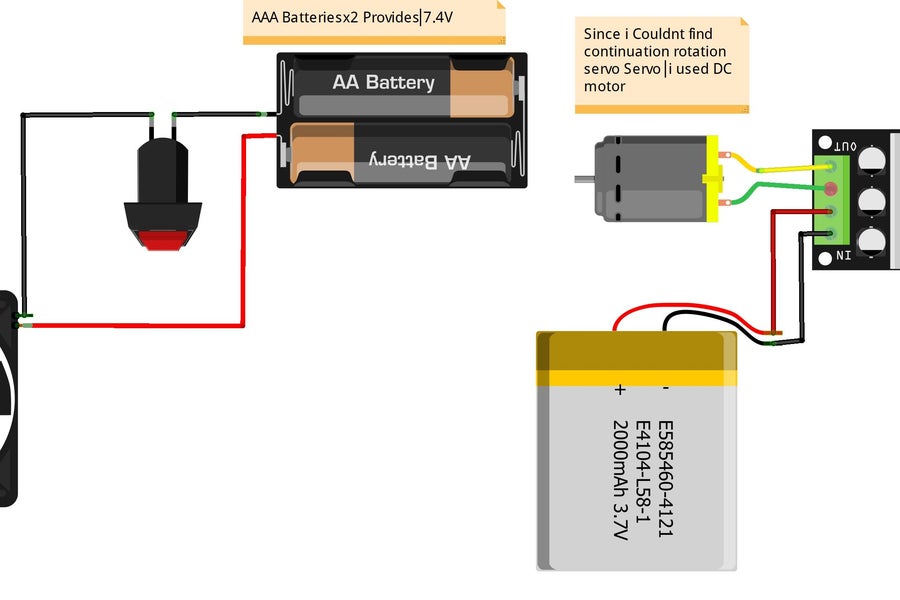

4단계: 회로

회로는 매우 기본적인 연결로 구성되며 여기에는 2개의 다른 회로 세트가 있습니다.

첫 번째 회로는 DC 팬으로, 스위치로 연결된 2 개의 리튬 이온 충전식 배터리를 사용하여 DC 팬에 연결합니다.

배터리의 양극을 DC 팬에 연결하고 음극을 스위치를 통해 연결하기만 하면 됩니다.

두 번째 회로는 서보 제어, 회로도에서 서보 대신 DC 모터를 사용했는데 이는 2선의 서보 모델을 찾을 수 없었기 때문입니다.

배터리와 서보 와이어는 모터 속도 제어 모듈에 직접 연결되어 회로를 완성합니다.

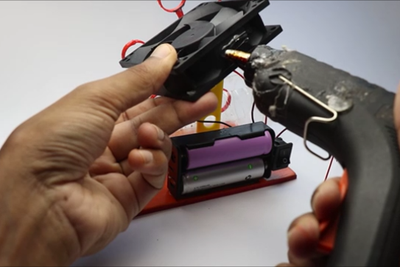

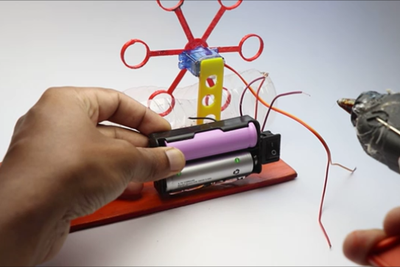

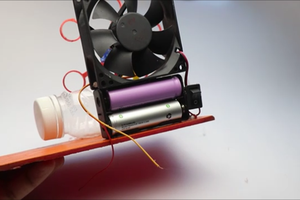

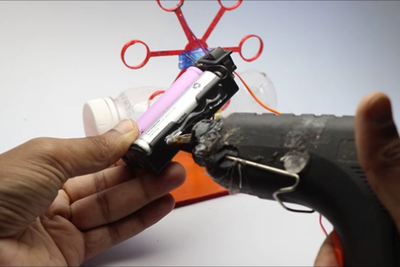

이제 배터리를 보드에 붙이고 그 위에 DC 팬을 붙이고 회로도와 같이 연결을 완료하십시오.

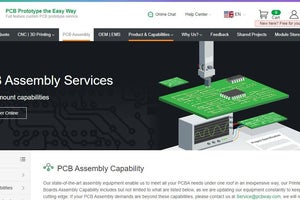

이 회로를 PCB로 단순화하고, PCBWay에서 가장 좋은 방법으로 전자 프로젝트를 완료하십시오.

무료 Raspberry Pi 피코를 받을 수 있는 여섯 번째 디자인 대회에 참가하려면 여기를 확인하십시오.

왜 그랬을까요? 그들은 나에게 최고의 PCB를 제공했으며 품질은 시장의 다른 공급자에 비해 놀랍습니다

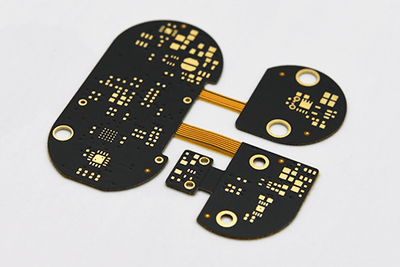

강성 회로와 연성 회로의 장점을 결합하여 전자 프로젝트를 새로운 차원으로 끌어올리는 혁신적인 솔루션입니다.

고급 제조 기술에 대한 전문 지식을 바탕으로 견고하고 유연한 구성 요소를 완벽하게 통합하여 향상된 신뢰성, 내구성 및 공간 절약형 이점을 보장합니다

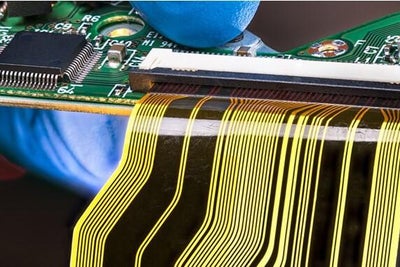

Rigid-Flex Pcbs를 여기에서 확인하십시오. 이를 통해 회로가 유연해집니다! 이 단계에서 이미지를 추가했습니다.

나는 당신이 그런 조립 기능을 어디에서도 못했을 것입니다.

5단계: 모든 것을 하나로 모으기

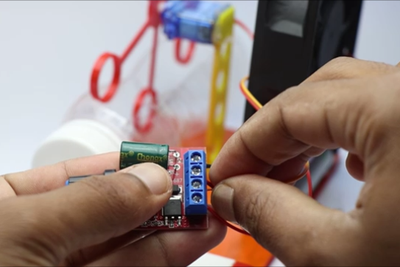

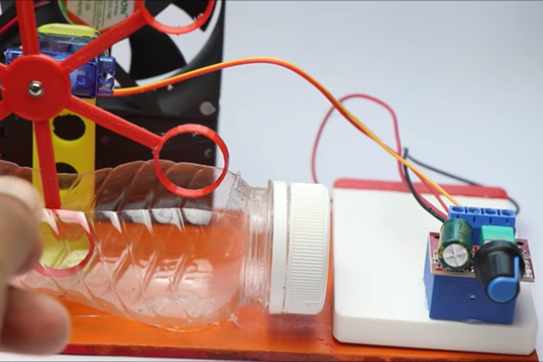

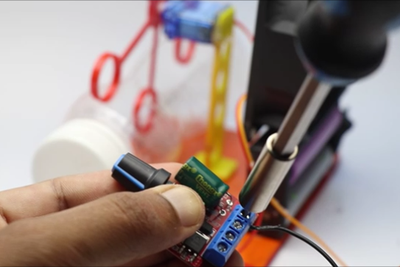

플랫 3.7v 리튬 이온 배터리를 사용하여 서보 모터에 전원을 공급하고 서보와 배터리의 전선을 모터 속도 제어 모듈에 연결하고 나사를 조여 전선을 고정합니다.

이 방전된 배터리가 없는 경우 홀더가 있는 일반 단일 리튬 이온 배터리를 교체품으로 직접 사용할 수 있습니다.

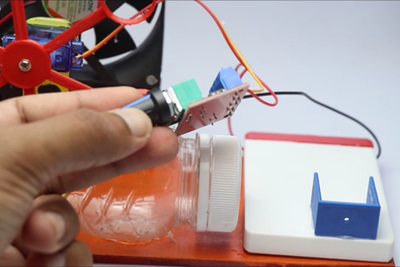

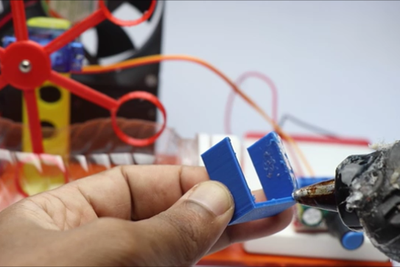

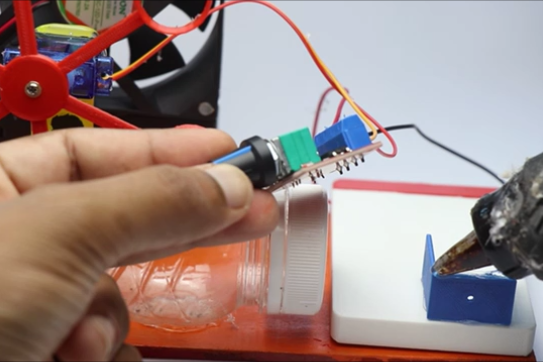

몇 가지 추가 3D 프린팅 부품(옵션)을 사용하여 이 속도 컨트롤러를 고정했으며 중간 온도의 뜨거운 접착제를 사용하여 제자리에 고정합니다.

이것으로 이 컴퓨터에 필요한 설정이 완료되었습니다. 이제 다음 단계에서 설명할 프로젝트를 테스트할 수 있습니다.

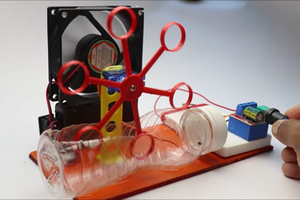

6단계: 사용 방법



당신이 이것을 직접 만들었 기 때문에 그것을 사용하는 것은 대단한 것이 아닙니다! 예, 당신은 프로젝트의 끝까지 그것을 만들었고 우리는 이제 우리의 노력의 결실을 갖게 될 것입니다!

이 프로젝트를 사용하려면 먼저 DC 팬의 전원을 켠 다음 버블 휠의 손잡이를 켜기만 하면 됩니다.

거품에 대한 요구 사항에 따라 속도를 조정할 수 있습니다.

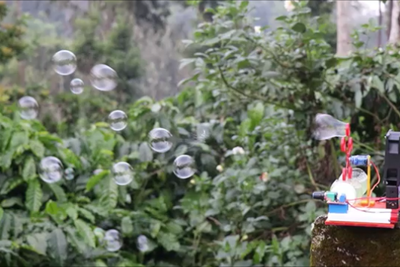

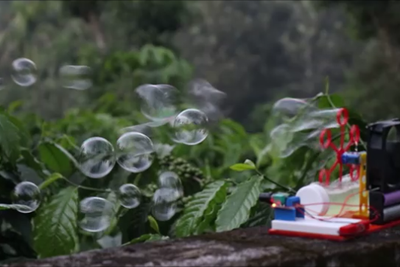

실내 공간이 제한되어 있기 때문에 야외에서 이 프로젝트를 테스트했습니다.

결과는 놀랍고 기대를 뛰어 넘었고 액체 비누 식기 세척기를 액체로 사용하여 거품을 생성했습니다.

또는 샴푸나 세제가 도움이 되지만 식기 세척액을 사용하는 것이 좋습니다.

이것은 실외에서 사용하는 동안 많은 양의 기포를 생성할 수 있으며, 기포 생성을 위해 DC 팬에서 나오는 공기에 의존하기 때문에 기포 생성에 영향을 미칠 수 있으므로 기포의 반대 방향에서 바람이 너무 높지 않은지 확인하십시오.
