🍃 Leafi: 나뭇잎처럼 생긴 똑똑한 공기질 센서 만들기

공기를 읽는 조용한 감시자, 집 안의 나뭇잎 한 장

📍 프로젝트 소개

집안의 공기질, 얼마나 자주 신경 쓰시나요? Leafi는 귀엽고 감성적인 외형 속에 환경 센서와 LED를 담은 오픈소스 DIY 공기질 감시기입니다.

• MQ135 가스 센서를 통해 실내 유해가스를 감지하고
• WS2812B RGB LED를 통해 공기 상태를 시각적으로 표현합니다

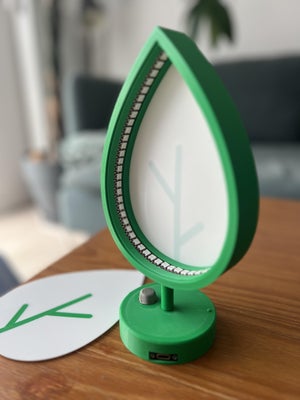

• 그리고 그 모든 것을 나뭇잎 모양의 3D 프린팅 쉘 안에 담아냈습니다! 🌿





🧰 준비물 목록

구성품수량비고

MQ-135 가스 센서	1개	공기질 측정
아두이노 나노	1개	센서 제어
WS2812B LED 스트립 (61개 LED)	1개	시각화용
330Ω 저항자	1개	DIN 보호
순간 푸시 버튼 (6×6mm)	1개	모드/밝기 조절
USB-C 수/암 커넥터	각 1개	전원 공급용
USB-C 5V 어댑터	1개	외부 전원
납땜 인두, 접착제, 나사, 와이어 등 부자재	적절량	필수 도구

> 선택사항: 반투명 PLA 필라멘트 사용 시 빛의 확산이 더 고급스럽습니다 ✨

🖨️ 3D 프린팅 부품

• LEAFI_BODY
• LEAFI_BOTTOM & LEAFI_BOTTOM_CAP
• LEAFI_LEAF(바이컬러) ×2
• LEAFI_SWITCH_HOLDER, BUTTON, TUBE 등

LEAFI_BOTTOM_CAP.stl

0.07MB

LEAFI_BOTTOM.stl

0.40MB

LEAFI_BUTTON.stl

0.05MB

LEAFI_SWITCH_HOLDER.stl

0.00MB

LEAFI_BODY.stl

0.23MB

LEAFI_LEAF-BICOLOR.3mf

0.03MB

LEAFI_TUBE.stl

0.08MB

LEAFI-INSTRUCTIONS.pdf

3.65MB



Snap-fit 구조로 나사 없이 조립 가능하며, PLA 재질로 출력 가능합니다.

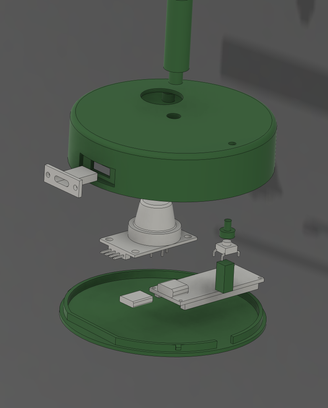

🛠️ 조립 방법 요약

1. 버튼 설치

• LEAFI_BOTTOM에 푸시 버튼 삽입
• LEAFI_BUTTON을 그 위에 덮고
• LEAFI_SWITCH_HOLDER로 고정

프린팅된 부품에 나사가 필요하지 않으며 모두 스냅핏입니다.

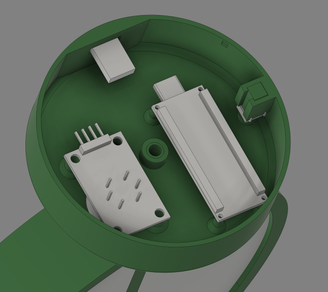

암 USB-C 커넥터는 LEAFI_BOTTOM.stl에 접착됩니다.



🔘 버튼 설치

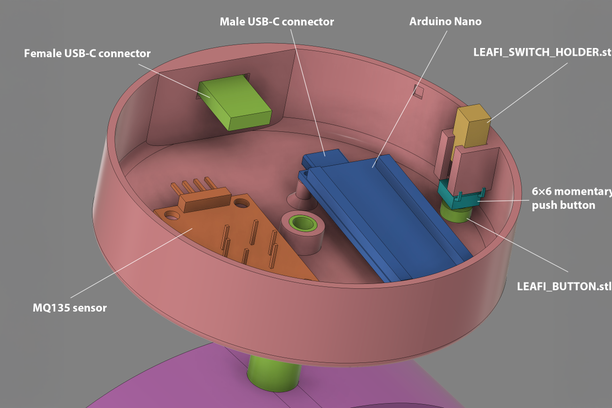

LEAFI_BOTTON.stl을 구멍에 삽입한 다음 6×6mm 순간 푸시 버튼을 LEAFI_BUTTON.stl 위에 놓습니다. 그런 다음 LEAFI_SWITCH_HOLDER.stl을 조심스럽게 위에 올려 제자리에 고정합니다.

⚠️ 약간의 부드러운 설득이 필요할 수 있습니다 — 걱정하지 마세요, Leafi는 물지 않을 것입니다! 😄

모든 것이 정렬되면 버튼을 멋지고 꼭 맞게 유지하기 위해 약간의 접착제를 추가하는 것이 좋습니다.

이제 Leafi가 딸깍 소리를 내며 빛날 준비가 되었습니다! 🌟





🟢 버튼을 누르면 ‘딸깍’ 소리가 나야 정상입니다! 고정 후 접착제를 약간 추가해 안정감을 높이세요.

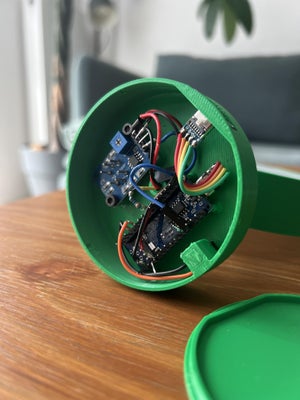

2. 배선 구성

Arduino Nano에 연결된 구성 요소



센서 연결:



MQ135 → A0 (아날로그 입력)
VCC → 5V, GND → GND

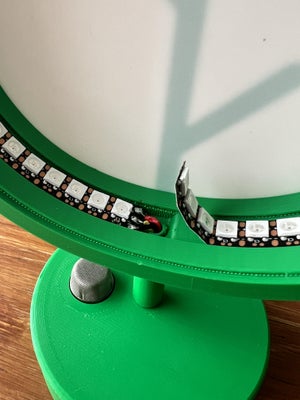

WS2812B LED 스트립 (61개):



DIN → 330Ω 저항 → D6
+5V → 5V, GND → GND

푸시 버튼:



한쪽 → D2
다른쪽 → GND

마지막으로 USB-C 수 커넥터를 나노에 연결한 뒤 외부 전원에 꽂아주면 준비 완료입니다.

💻 아두이노 코드 업로드

LEAFCHECK_V2.ino

0.01MB



Leafi 소스코드를 아두이노 나노 보드에 업로드합니다. 정확한 코드 파일명: LEAFCHECK_V2.ino

📌 기능 개요:

• 센서 값을 실시간 읽어서 공기질에 따라 LED 색상 변화
• 버튼 클릭 → 밝기 조절
• 버튼 길게 누르기 → 조명 모드 전환

> 총 4가지 조명 모드: MEASURE / LOUNGE / SPOT / WAVE

🌟 Leafi 작동법 요약

🔌 전원 연결: 5V USB-C 어댑터에 연결 🎛️ 모드 전환: 버튼 길게 누르기 💡 밝기 변경: 버튼 짧게 누르기

LED 색상 변화로 지금 방 안의 공기가 어떤지, 바로 감지할 수 있어요 😊 공기질이 나쁠수록 → 녹색 → 노란색 → 주황색 → 빨간색으로 변화합니다.

📸 사진 및 영상

•







• 반투명 PLA 필라멘트를 사용한 출력 결과는 은은한 발광이 매력적입니다

📎 프로젝트 활용 팁

✅ 교육용 과학 실험 프로젝트 ✅ 실내 공기질 모니터링 ✅ 나만의 분위기 조명 + 환경 감시기 ✅ 오픈소스 & 커스터마이징 가능
