TinkerCAD로 2D 이미지를 3D 신발 매력으로 변환하는 방법

이 글에서는 2D 디지털 이미지를 나막신 구멍에 맞는 맞춤형 3D 신발 매력으로 변환하는 과정을 소개합니다. 이 기술은 다양한 창의적 프로젝트에 활용될 수 있으며, 간단한 접근법과 함께 진행됩니다.



준비물

• 하드웨어: 3D 프린터, PLA 필라멘트
• 소프트웨어:
  • 이미지 변환 툴: PNGtoSVG.com
  • 3D 디자인 툴: TinkerCAD.com
  • 슬라이싱 프로그램: Prusa 슬라이서 또는 Cura







1단계: 좋은 시작 이미지 선택

이미지 선택은 최종 결과물의 품질에 큰 영향을 미칩니다. 다음은 고려해야 할 요소입니다:

• 최대 5가지 색상을 가진 이미지를 선택하세요.
• 음영 및 색상 그라디언트는 피하는 것이 좋지만 경우에 따라 작동할 수도 있습니다.
• 얇은 선이나 아주 작은 텍스트는 피하세요.
• 배경이 제거된 .png 형식의 이미지가 가장 적합합니다. .jpg 파일을 사용할 경우, 배경 색상을 명확히 설정하거나 필요 시 배경을 수정하세요.

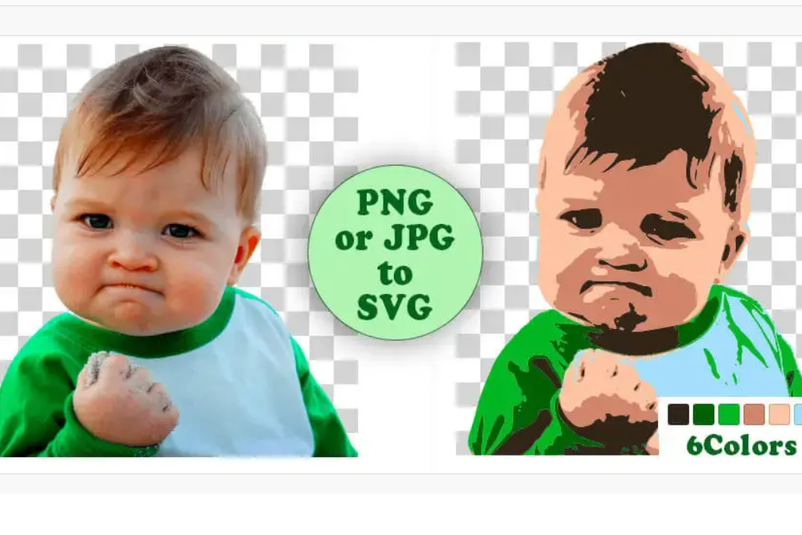

2단계: 이미지 .svg 파일로 변환하기

이미지를 .svg 형식으로 변환하기 위해 다음을 수행합니다:

1. PNGtoSVG.com 웹사이트를 방문합니다.
2. 이미지 파일을 업로드한 후, 5가지 색상 옵션으로 조정합니다.
3. 배경을 제거하려면 배경 색상을 클릭하고 제거 설정을 추가합니다.
4. 준비가 되면 "생성" 버튼을 클릭하고 변환된 이미지를 확인합니다.
5. 복잡한 경우, 단순화 옵션을 사용해 이미지를 정리하세요.

3단계: TinkerCAD로 가져오기

1. 변환된 .svg 파일을 다운로드합니다. 여러 색상이 있는 경우 "잘라낸 svg 다운로드"를 선택하세요.
2. TinkerCAD.com으로 이동하여 .svg 파일을 가져옵니다.
3. 경고 메시지가 표시되면 이미지 크기를 조정한 후 가져오기 작업을 완료합니다.

4단계: 각 색상 복제 및 분리

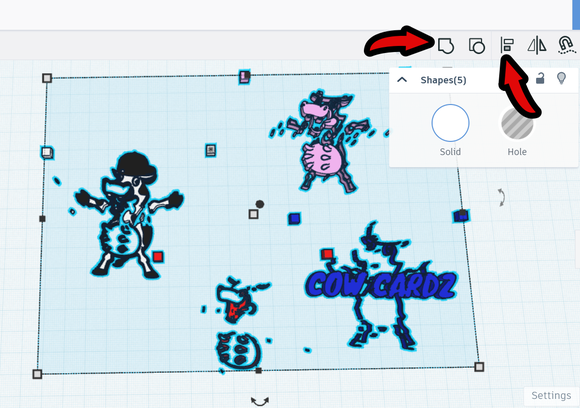

각 색상을 서로 분리하려면 새 개체를 클릭한 다음 여러 번 복사(ctrl C, ctrl V)해야 합니다. 다음으로 오른쪽에서 회색 상자(구멍)를 작업 공간으로 드래그하려고 합니다. 목표는이 "구멍"모양 또는 모든 색상을 포함하는 여러 구멍 모양이 매번 1을 예상하도록 하는 것입니다. 이미지 모서리에 있는 두 사각형 사이에 상자를 배치하고 싶을 것입니다. 사각형이 잘리지 않도록 주의하십시오. 제자리에 있으면 Shift 키를 누른 상태에서 개체와 회색 상자를 동시에 선택할 수 있습니다. 오른쪽 상단에는 개체를 함께 "그룹화"할 수 있는 버튼이 있습니다. "구멍"(회색 상자)인 모양이 솔리드 개체와 겹치면 해당 개체가 잘립니다. 각 색상이 개별 개체로 지정될 때까지 이 과정을 반복합니다. 이 프로세스를 더 빠르고 더 적은 단계로 만들기 위한 연습으로 자신만의 팁과 요령을 개발하게 됩니다.

5단계: 색상 정렬 및 쌓기

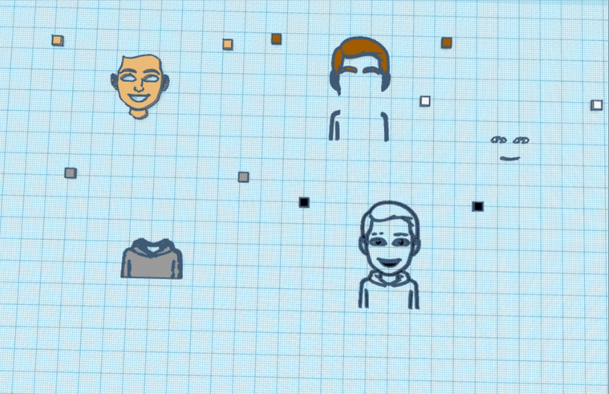

이제 각 색상은 별도의 개체이므로 다시 결합할 수 있습니다. 이제 pngtosvg.com 의 각 이미지에는 동일한 위치에 등록 사각형이 있습니다. Shift 키를 누른 상태에서 각 색상을 선택하거나 클릭하고 드래그하여 상자에 있는 모든 개체를 강조 표시하여 모든 색상을 강조 표시합니다. 오른쪽 상단에는 "정렬" 도구가 있습니다. 그것을 클릭하면 모양 옆에 다른 검은색 점이 나타나는 것을 볼 수 있습니다. "상단 정렬"을 한 다음 "왼쪽, 가운데 또는 오른쪽으로 내려서 각 개체를 완벽하게 다시 쌓을 수 있습니다. 이 이미지의 크기를 조정하려면 모든 색상을 다시 강조 표시한 다음 Shift 키를 누른 상태에서 모서리에 있는 흰색 상자 중 하나를 선택하고 드래그하여 크기를 조정할 수 있습니다. shift를 누르고 있으면 이미지의 원래 비율이 동일하게 유지됩니다. 이제 이미지가 정렬되었으므로 사각형을 제거할 수 있습니다. 2개의 회색 상자를 작업 공간으로 드래그하여 두 개의 사각형을 덮도록 합니다. Shift 키를 누른 상태에서 상자 "구멍"과 색상 중 하나를 선택합니다. 이러한 개체를 그룹화하여 사각형이 사라지도록 합니다. 이미지의 각 색상에 대해 반복합니다.

6단계: 누적된 이미지에서 신발 매력 만들기

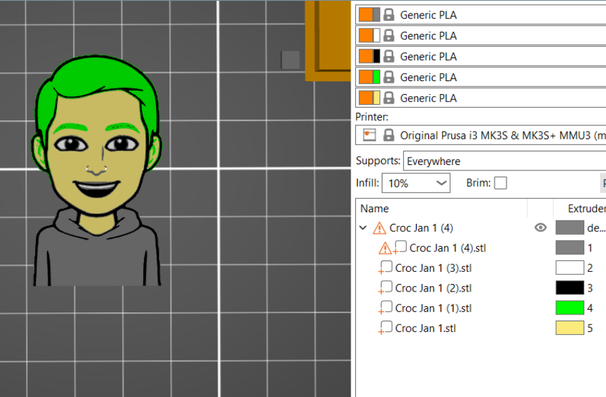

우리는 신발 매력의 플러그에 사용하는 .stl 파일을 첨부했습니다. 이 파일을 디자인에 가져오고 3D 프린팅을 위해 새로 슬라이스하고 쌓인 이미지를 그 위에 추가할 수 있습니다. 다색 인쇄를 처리할 수 있는 3D 프린터 또는 표준 단색 3D 프린터가 있는 경우 프로세스가 약간 다릅니다. 단일 색상의 경우 각 색상을 마지막 색상보다 약 1mm 더 높게 만드는 것이 좋습니다. 이렇게 하면 각 레이어에서 인쇄를 일시 중지하고 색상을 변경할 수 있습니다. 다색 프린터의 경우 각 색상의 높이를 변경할 필요가 없습니다. 이미지가 이미지 자체와 완전히 연결되지 않은 경우 이미지 뒤에 모양을 배치하여 이미지를 배치할 수 있습니다. 올바르게 구성되면 모든 모양을 강조 표시하고 .stl 파일로 내보낼 수 있습니다. 각 색상과 플러그를 개별적으로 .stl 파일로 내보냅니다. 이를 3D 프린팅 슬라이싱 프로그램에 동일한 개체의 별도 부분으로 로드합니다. 인쇄면이 위로 향하게 인쇄하는 경우 신발 참 아래에 지지대를 추가하는 것을 잊지 마십시오.

첨부 파일

•

  악어 1월 25일.stl
  다운로드3D로 보기

7단계: 새로운 신발의 매력을 즐기세요

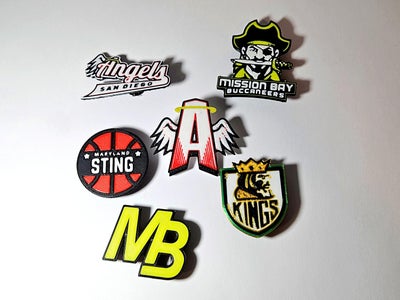

3D 프린팅 요정이 당신을 잘 대해준다면... 이제 개인 스타일에 추가할 수 있는 완성된 신발 장식을 갖게 됩니다. 더 중요한 것은 이제이 png를 svg 프로세스에 적용하여 다음에 수행 할 다른 프로젝트에 적용 할 수있는 기술을 갖추어야한다는 것입니다. 아이디어에서 프로토타입으로 발전하는 과정에서 많은 것을 배웁니다. 원하는 결과를 얻기 위해 원본 이미지를 자유롭게 조정하고 편집하십시오.
