DIY 3D 프린팅 Pi 솔라 카 만들기

재생 가능한 태양 에너지를 이용해 파이 모양의 태양열 자동차를 만들어보세요. 이 프로젝트는 전자, 물리학, 3D 프린팅을 배우면서 재미있게 완성할 수 있는 간단한 DIY입니다. 아래는 필요한 부품과 제작 과정에 대한 상세 설명입니다.







필요한 부품

• 직류 전동기(DC 모터) x3
• 바퀴 (얇은 바퀴 추천)
• 태양 전지판 (6V 이상, 150mA 권장)
• 3D 프린터 및 PLA 필라멘트 (원하는 색상)
• 와이어 스트리퍼
• 핫 글루
• 점퍼 케이블
• Tinkercad (디자인 수정용)
• Cura 슬라이싱 소프트웨어
• 테스트용 평평한 표면 또는 바둑판 무늬 바닥

1단계: Pi 프레임 설계 및 인쇄

Tinkercad를 사용해 Pi 모양의 프레임을 설계합니다. 필요한 구성 요소 치수를 미리 기록한 후 Tinkercad에서 STL 파일로 내보낸 뒤 Cura 소프트웨어를 통해 프린팅 준비를 완료하세요.

• 설정: 뗏목(Raft) 및 지지대(Support) 불필요. 원하시는 색상의 PLA 필라멘트를 사용하세요.
• 소요 시간: 약 1시간 소요 (프레임 두 개 인쇄).

인쇄 시간은 1시간 미만이며 파이 2개를 인쇄할 예정이며 다음 단계에서 이 작업을 수행한 이유를 확인할 수 있습니다.

첨부 파일

•

  파이 솔라 카.stl
  다운로드3D로 보기

2단계: 프레임 강화

3D 프린팅된 Pi 프레임이 충분히 견고한지 확인하기 위해, 두 개의 프레임을 뜨거운 접착제를 사용해 부착하세요. 정확한 정렬이 중요하니 꼼꼼하게 작업합니다. Tip: Tinkercad에서 프레임 두께를 늘리는 것도 고려할 수 있습니다.



3단계: 모터 및 휠 추가

DC 모터를 프레임에 부착한 후 바퀴를 연결하세요.

1. 프레임 구멍 확장: 작은 스크류드라이버로 작업.

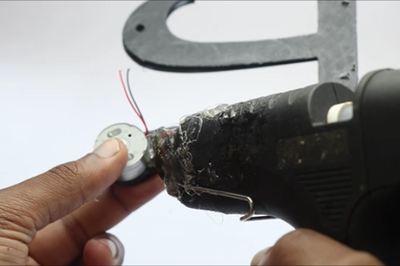

2. 고정: 뜨거운 접착제와 슈퍼글루로 모터를 확실히 부착.
3. 후면 모터 정렬: 두 개의 뒷바퀴가 균형을 이루도록 정렬 작업 필요.

4단계: 태양 전지판 연결

• 회로 구성: 모터의 빨간색(양극)과 검은색(음극) 전선을 태양 전지판에 연결. 전선을 납땜 후 멀티미터로 테스트하세요.
• 부착: 태양 전지판을 뜨거운 접착제로 Pi 프레임 상단에 부드럽게 부착.
• 와이어 정리: 여분의 와이어는 뜨거운 접착제로 고정.

5단계: Pi 솔라 카 테스트

햇빛이 비치는 매끄러운 표면에서 자동차를 테스트하세요. 작은 바퀴 덕분에 더 빠르고 효율적으로 작동합니다. 다양한 햇빛 조건에서 성능을 확인하고 친구들과 경주도 즐겨보세요!

추가 팁

이 프로젝트는 전자와 물리학, 균형 기술 등을 배울 수 있는 좋은 기회입니다. 디자인을 수정하거나 창의적인 아이디어를 추가해 더 독창적인 결과물을 만들어보세요.
